產品中心

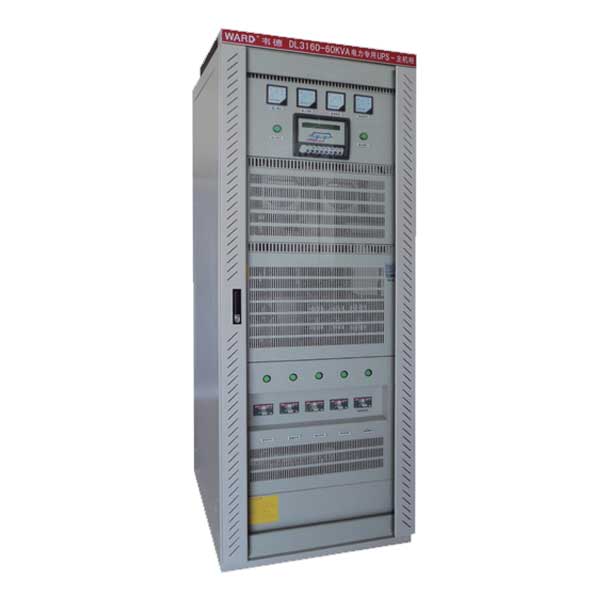

DL系列電力專用UPS
  • 7d
    • 產品概述
          DL系列電力專用UPS、旁路穩壓柜、饋線柜是韋德公司針對中國電力的發展需求，專為發電廠、變電站、配電所設計的電源產品，具有雙變換在線式、零轉換功能。主要用于電力遠動、RTU、電力載波、電力監控等。市電正常時，單相220V(或三相380V)經過隔離、整流濾波后通過逆變器提供穩定電源給負載供電；若交流電網輸入異?；驍嚯姇r(shí)，則由電力系統后備的直流屏經逆止二極管逆變供電。當直流屏欠壓或斷電時，靜態開關切換到旁路供電；市電恢復正常時，自動切換到市電逆變供電。若逆變器過載或故障時，轉為旁路供電，同時發出警告信號。
    性能特點
    • 采用全數字化控制技術
    • 智能型檢測及監控功能
    • 高速靜態開關零切換
    • 第六代IGBT驅動逆變器
    • 無源接點和RS232/485接口
    • 輸入輸出全隔離
    • 直流屏與市電的完全隔離
    • 采用電力標準屏柜設計
    • 具有過壓、欠壓、過流、短路等多種保護功能
    • 大屏幕LCD中英文操作監控界面
    • 具有256條事件記錄，方便用戶對供電狀況進行分析和管理。
    整流器
    單相/三相交流市電通過匹配隔離變壓器送至整流器的輸入，當市電電壓在±10%，負載在100%的范圍內變化時，整流器輸出直流電壓穩定在±1%內。
    逆變器
    采用SPWM技術，通過IGBT逆變模塊把直流電壓變換為標準的正弦波交流電壓，就可以最大程度地降低失真，減小濾波器的體積。這樣在負載變化時取得極好的動態特性。
    直流屏
    在市電欠壓或故障時，與直流端相聯的直流屏就會自動毫無間斷地供電。直流屏放電時會給出信號。如果放電至極限電壓，系統就會轉入備電運行。在接近終止放電電壓時，系統將給出警示信號。
    市電/備點
    在使用雙路交流(市電為主電，另外一組為備電)的機型時，市電異常或故障時，轉為備用電源供電。兩路交流輸入都故障時，才轉為直流屏供電。
    靜態開關
    靜態開關可實現不間斷的完成旁路與逆變的切換功能，切換可以自動完成也可以通過手動完成。
    智能監控
    通過RS232/RS485、無源接點、電量變送信號將UPS的工作狀態和數據實時的傳輸?shù)紻CS系統，實現智能監控。

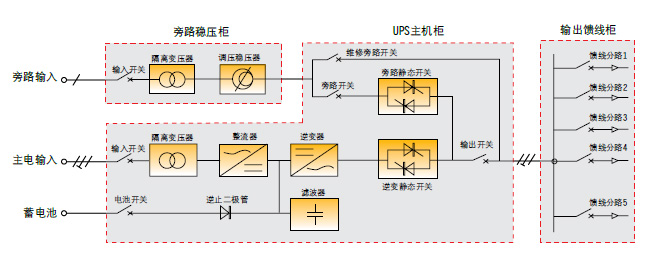

    原理圖

    主要技術參數

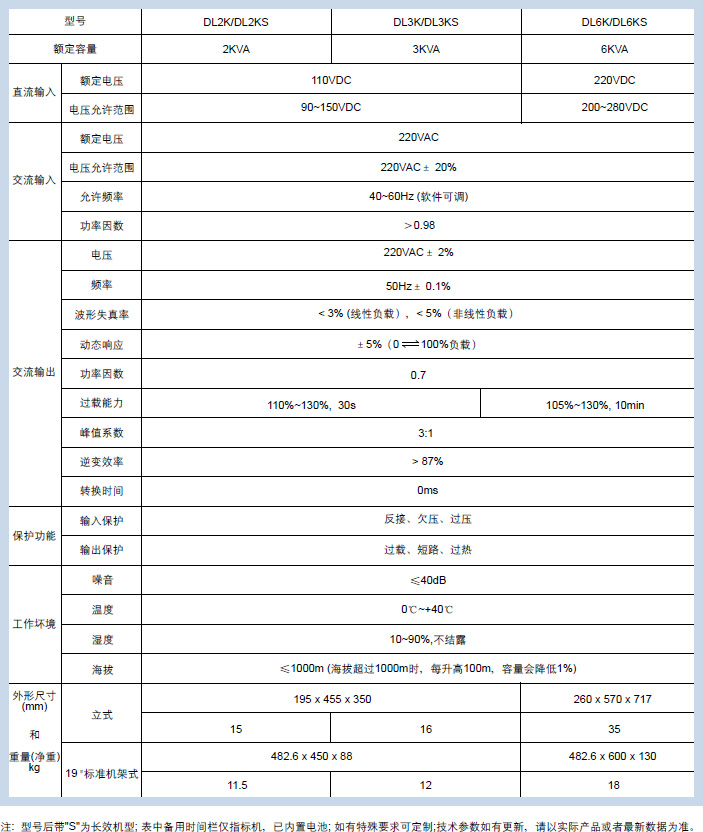

    1、高頻機不帶隔離

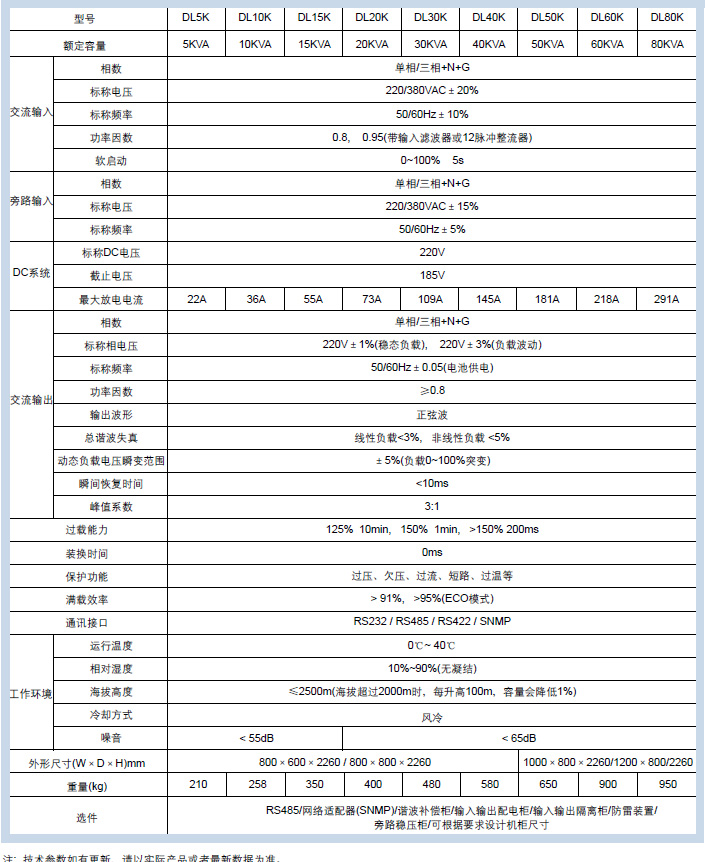

    2、工頻機帶隔離



    瀏覽：3024返回
